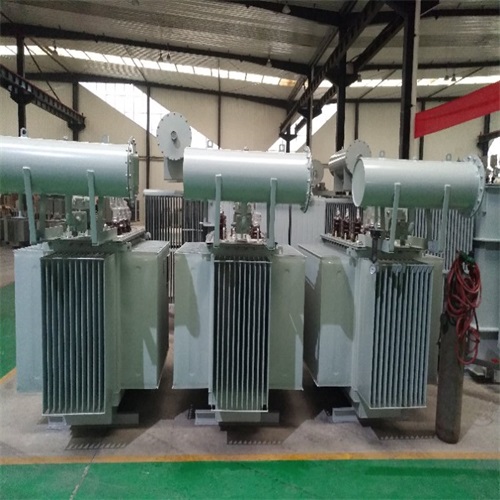

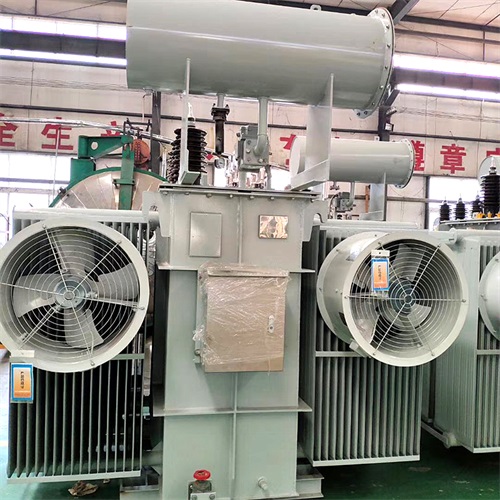

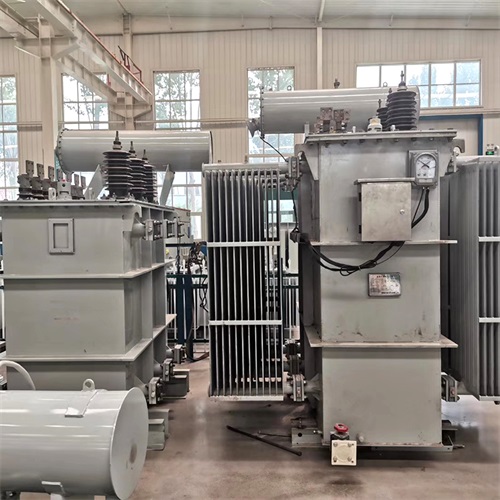

我公司生產的S13-4000KVA油浸式電力變壓器突破了傳統的平面式結構，選用三相對稱立體式構造，商品三相鐵心磁路完全對稱，磁阻大大降低，勵磁電流、空載損耗明顯減少，是一種應用傳統材料，但運行噪聲更低，構造更加緊湊的高效環保型變壓器。它在節能減排，省材環保上的出色表現，完全符合我國的節能方針。

　　S13-4000KVA油浸式電力變壓器結構特征：

　　鐵芯：選用材料特性不少于30ZH120冷扎硅鋼片;三相三柱立體對稱結構有最均衡的三相磁路;每組(卷)芯片由薄鋼帶在專用鐵芯卷繞機上繞制，壓力勻稱緊致;鐵芯框片經真空退火解決，消除應力，提升電磁特性;鐵芯表層涂環氧樹脂漆，防潮，干固。

　　繞阻：選用乏氧銅材質的紙包銅扁線或QQ-2縮醛漆包圓銅線;低壓線圈為兩層或四層圓銅式或新螺旋，或箔式。高壓線圈為雙層圓桶式;線圈油道為瓦楞構造，層間絕緣為兩面點膠紙;低壓及髙壓表層均加繞環氧樹脂半黏性玻璃纖維帶，提升沖擊韌性。

　　器身、導線：選用絕緣紙板制做左右鐵軛絕緣;選用層壓木制作均衡墊板絕緣;選用層壓紙板作導線支架;全部緊固件均是有效卡緊的防松螺母。

　　油箱：選用三角形結構的密封式波紋油箱，三相均設定波紋片以確保排熱及賠償隨油溫轉變而致油體積變動的膨縮體積;機蓋表面配有帶壓力釋放閥的油位計便于給油及觀查油位高度，及對變壓器內部突發故障過壓時緩解壓力安全防護。

　　結構類型

　　1.S13-4000KVA油浸式電力變壓器鐵心******冷扎取向硅鋼片，運用自動橫剪工藝運用臺階接縫(Step-Lap)新工藝技術，優化了磁通密度在鐵芯內部遍布情況，降低鐵芯的振動能量，高效地減少了噪音，減少了消耗。

　　2.線圈***高韌性絲包線(或紙包線)纏繞，圓桶式(或餅式)構造，安匝分布均勻，絕緣構造合理，具有極強的抗短路能力。

　　3.S13-4000KVA油浸式電力變壓器器身擰緊選用緊固構造，擰緊部分帶自鎖防松螺母，使用了不吊芯構造，能***長途貨運后運作時不松動。

　　4.波紋油箱的波紋片替代了儲油柜，波紋片能夠隨變壓器油體積的變化而漲縮，使變壓器與大氣阻隔，避免和緩解油的劣變和絕緣返潮，提高運行可靠性，正常運轉免維護。

　　5.配有"監測"信號溫度表和壓力釋放閥，提升了變壓器運作的穩定性

　　引用標準

　　S13-4000KVA油浸式電力變壓器海拔不超過1000m室內或尸外

　　年均溫虛+20℃

　　溫度-25℃

　　環境溫度+40℃

　　日平均溫虛+30℃

　　依據用戶要求可提供在特殊使用條件下運轉的變壓器。

　　執行標準(AppliedStandard)：

　　GB1094.1~5《電力變壓器》;

　　IEC60076《電力變壓器》;

　　GB/T6451《油浸式電力變壓器技術參數和要求》;

　　JB/T10008-2004《6kV~500kV級電力變壓器聲級》;
