背景技術：長期以來，電力變壓器鐵芯多為平面排列疊片式結構，該種結構的不足是磁路不對稱、磁阻大、空載電流大、空載損耗高及運行時噪音大，針對該種結構的不足，專利技術：99114376.0及00220995.0分別提出了一種圓截面立體三相變壓器鐵芯及三角形鐵芯變壓器，該種鐵芯及變壓器磁路對稱、磁阻小、空載電流小、空載損耗低、運行噪音低，它對變壓器的發展起到了一個有力的推進作用。但是三角芯鐵芯變壓器僅是一種油浸式電力變壓器，它主要由三角形鐵芯、卷繞在三角形鐵芯柱上的低、高壓線圈、支架、油箱及灌注在內的絕緣油構成。濕式變壓器在使用中的不足有：1、使用面較窄，這在于它的火險安全性較低，在高樓大廈、居民小區及需防火場所一般不好使用。2、需定期維護，增加了工作量及運行成本。

　　發明內容：本實用新型的目的在于針對濕式三角形鐵芯變壓器在使用中的不足而提出一種干式三角形鐵芯變壓器，從而較好解決油浸式三角形鐵芯變壓器在使用中存在的不足，它在結構上去掉了前者的油箱和其內的絕緣油，并進行了相應的改進。

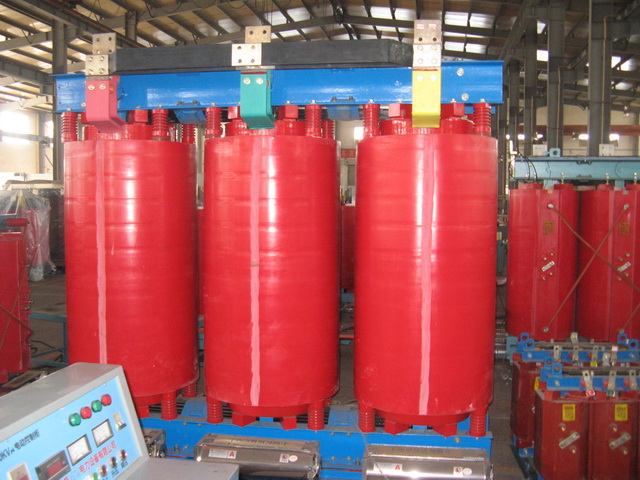

　　通過下述技術方案可實現本實用新型的目的，一種立體三角形卷鐵芯干式變壓器，包括由三個相同的、用連續的硅鋼帶卷繞而成的單相鐵芯拼裝而成的立體三角形鐵芯、卷繞在三角形鐵芯柱上的高、低壓線圈，筒形支架，其特征在于在高、低壓線圈中的每匝線圈上包繞耐熱180℃及以上、防火阻燃、電氣機械強度高的絕緣層，立體三角形鐵芯及繞在其上的高、低線圈整體附著一層通過真空壓力浸漬，耐熱180℃及以上、抗潮、高電氣機械強度的絕緣漆。

　　本實用新型的效果在于，1、防火性好，可耐較高的溫度，從而使其具有使用面廣的優點，無論居民小區、高樓大廈還是防火有較高要求的場所均可適用。2、免維護、節約了運行成本，降低了工作量，這主要在于變壓器整體通過了真空壓力浸漬，使其附著一層耐熱、抗潮且高電氣機械強度的絕緣漆所致。
