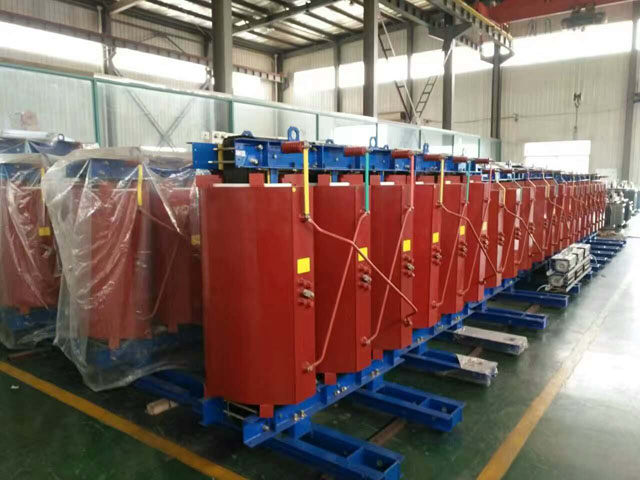

干式變壓器耐壓強，環氧樹脂不加填料真空干燥脫氣脫濕整體澆注，機械強度高，抗短路，耐沖擊能力強。高壓繞組首末端及中間分接抽頭采用銅嵌件預埋結構，鋼性好，便于調檔，美觀整齊。

　　鐵芯采用全新120冷軋硅鋼片疊制，45度全斜多階梯接縫。表面用樹脂絕緣涂層覆蓋，耐潮濕，防銹，降噪。鐵芯、夾件和線圈之間采用彈性件夾緊，使線圈處于穩定壓緊狀態，以降低噪音。

　　以監測變壓器繞組溫升，自動啟停冷卻風機并設有故障報警、超溫報警和超溫跳閘功能，為干式變壓器提供可靠的過載保護裝置，從而提高干式變壓器運行的安全性。

　　3.2.1型式： 強迫空氣冷(AF)/自然空氣冷(AN),戶內干式環氧樹脂銅繞組降壓變壓器

　　3.2.2相數：三相

　　3.2.3 連續額定容量(KVA)

　　3.2.4外殼防護等級IP40

　　3.2.5額定電壓(kV)

　　高壓：35

　　低壓：10

　　3.2.6變比：35±2x2.5百分之十/10kV

　　3.2.7頻率：50Hz

　　3.2.8連接方式：

　　高壓：星形 (Y)

　　低壓： 三角形接線(△)

　　3.2.10 矢量組別 Y，d11

　　3.2.11端子接法和接地方式

　　高壓：35kV電力電纜

　　低壓： 銅母線與開關柜直接相接

　　3.2.12絕緣水平(kV)

　　工頻耐壓 ： 全波沖擊耐壓 ：

　　高壓 ： 80kV 185kV

　　中性點： 80kV 185kV

　　低壓 ： 30KV 75kV

　　3.2.13絕緣的溫度等級：IEC標準F級

　　3.2.14在1.5倍較大大相電壓下的局部放電量<10pc

　　3.2.15阻抗電壓(在額定電壓、額定頻率和75℃的條件下)：

　　3.3技術性能要求

　　3.3.1 型式: 三相環氧澆注

　　3.3.2設計和結構

　　3.3.2.1 高、低壓繞組采用線繞結構。

　　3.3.2.2 鐵心采用(進口)優良高導磁，低損耗冷軋晶粒取向硅鋼片，采用五步進階梯疊鐵方式。

　　3.3.2.3 高低壓線圈采用特種分段圓筒式結構，提高抗短路沖擊能力;

　　3.3.2.4 高壓側進線采用電纜，低壓側出線采用硬母線

　　3.3.2.5 在自然空氣冷到(AN)時，在正常使用條件下，變壓器可連續輸出額定容量。在強迫空氣冷到(AF)時，變壓器可連續輸出百分之一百五十的額定容量(2h)，且不影響變壓器的使用壽命。

　　應配置溫濕系統，溫濕系統應通過予埋在低壓繞組中的Pt100熱敏電阻測取溫度信號，直觀顯示各相繞組溫度，并應帶超溫警報信號，溫控器可根據。繞組溫度，控制冷到風機的運行。
