油浸式變壓器原理——簡介

　　配電變壓器為工礦企業與民用建筑供配電系統中的重要設備。它將10(6)kV或35kV網絡電壓降至用戶使用的230/400V母線電壓。

　　此類產品適用于交流50(60)Hz，三相最大額定容量2500kVA(單相最大額定容量833kVA，一般不推薦使用單相變壓器)，可在戶內(外)使用，容量在315kVA 及以下時可安裝在桿上。

　　油浸式變壓器原理——分類

　　按結構可分為鐵芯式變壓器和鐵殼式變壓器。若繞組包在鐵芯外圍則為鐵芯式變壓器;如鐵芯包在繞組外圍則為鐵殼式變壓器。二者不過在結構上稍有不同，在原理上沒有本質的區別。電力變壓器都屬于鐵芯式。

　　按相數區分可以分為三相變壓器和單相變壓器。在三相電力系統中,一般應用三相變壓器，當容量過大且受運輸條件限制時，在三相電力系統中也可以應用三臺單相式變壓器組成變壓器組。

　　按繞組區分可分為雙繞組變壓器和三繞組變壓器。通常的變壓器都為雙繞組變壓器，即在鐵芯上有兩個繞組，一個為原繞組，一個為副繞組。三繞組變壓器為容量較大的變壓器(在5600千伏安以上)，用以連接三種不同的電壓輸電線。在特殊的情況下，也有應用更多繞組的Satons變壓器。

　　油浸式變壓器原理——原理

　　油浸式變壓器組成部件包括器身(鐵芯、繞組、絕緣、引線)、油浸式變壓器油、油箱和冷卻裝置、調壓裝置、保護裝置(吸濕器、安全氣道、氣體繼電器、儲油柜及測溫裝置等)和出線套管。

　　油浸式變壓器是電力系統中主要用來改變電壓、傳遞電能的重要設備，是電網安全、經濟運行的基礎。油浸式變壓器主要是根據電磁感應原理進行工作的。在閉合的鐵芯上，繞有兩個互相絕緣的繞組，其中，接入電源的一側叫一次繞組，輸出電能的一側叫二次繞組。

　　當交流電源電壓加到一次側繞組后，就有交流電流通過該繞組，在鐵芯中產生交變磁通。這個交變磁通不僅穿過一次側繞組，同時也穿過二次側繞組，兩個繞組中分別產生感應電勢E1和E2。這時，如果二次側繞組與外電路的負載接通，便有電流流入負載，即二次側繞組有電能輸出。

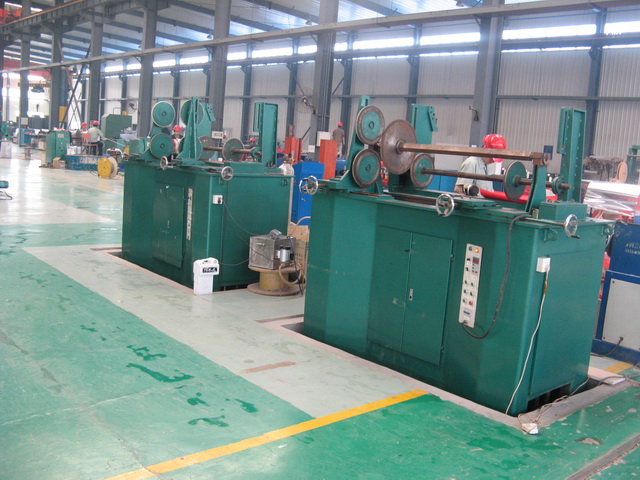

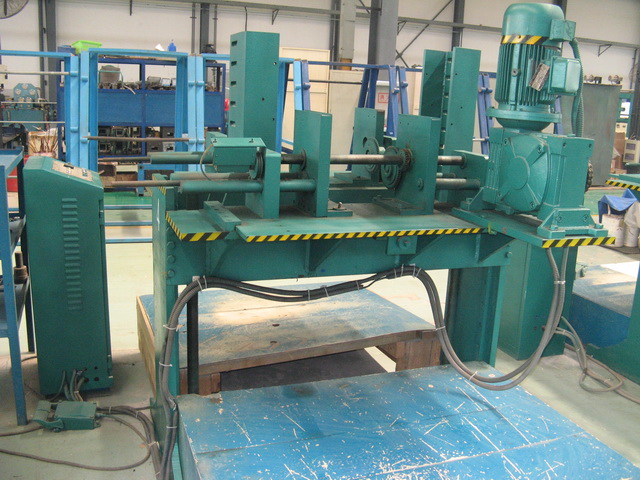

　　油浸式變壓器原理——結構

　　變壓器主要由鐵芯、繞組、油箱、油枕、絕緣套管、分接開關和氣體繼電器等組成！以上就是關于油浸式變壓器的原理的介紹！如了解更多請關注我們！?。?！
